Расчет длины трубы для теплого пола

Система теплого пола – это современное и эффективное решение для обогрева помещений. Однако для ее корректной работы важно правильно рассчитать длину трубы, которая будет использоваться в контуре. Недостаточная длина может привести к неравномерному нагреву, а избыточная – к перерасходу материалов и снижению КПД системы.

Основные параметры для расчета включают площадь помещения, шаг укладки трубы, тепловую нагрузку и тип используемого материала. Каждый из этих факторов влияет на конечный результат, поэтому их необходимо учитывать в комплексе. Например, шаг укладки определяется в зависимости от требуемой теплоотдачи, а длина трубы напрямую связана с площадью обогрева.

Точный расчет позволяет не только оптимизировать затраты на материалы, но и обеспечить комфортный микроклимат в помещении. Для упрощения процесса можно использовать специализированные программы или формулы, которые учитывают все технические нюансы. В данной статье мы разберем ключевые аспекты расчета длины трубы для теплого пола, чтобы помочь вам избежать ошибок и добиться максимальной эффективности системы.

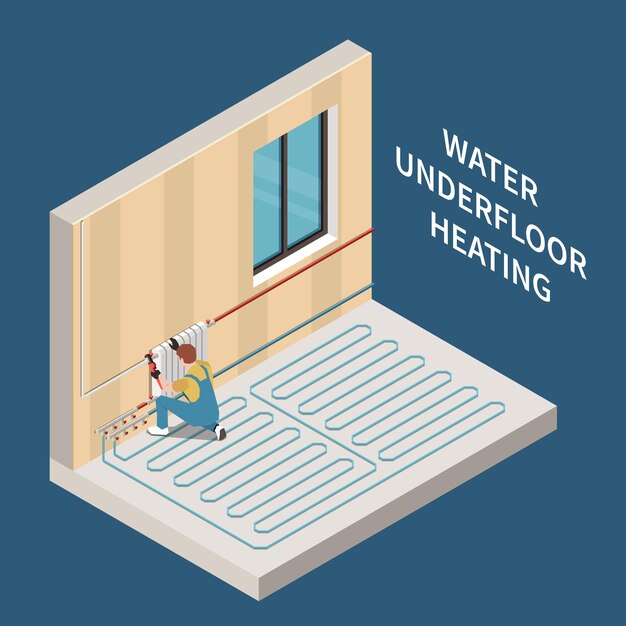

Расчет длины трубы для теплого пола: точные параметры

Для точного расчета длины трубы в системе теплого пола необходимо учитывать несколько ключевых параметров. Это позволит обеспечить равномерный прогрев помещения и избежать перерасхода материалов.

Основные параметры для расчета

• Площадь помещения: измерьте длину и ширину комнаты, исключая зоны, где трубы не будут прокладываться (например, под мебелью).
• Шаг укладки трубы: расстояние между витками трубы. Обычно составляет 10–30 см, в зависимости от требуемой тепловой мощности.
• Тепловая мощность: зависит от типа помещения и климатических условий. Рассчитывается на основе теплопотерь.
• Тип трубы: материал и диаметр трубы влияют на теплоотдачу и длину контура.

Формула расчета длины трубы

Длина трубы (L) рассчитывается по формуле:

• L = (S / a) * k, где:
• S – площадь помещения (м²);
• a – шаг укладки трубы (м);
• k – коэффициент, учитывающий изгибы и повороты (обычно 1,1–1,2).

Пример расчета: Для помещения площадью 20 м² и шагом укладки 0,15 м длина трубы составит L = (20 / 0,15) * 1,1 ≈ 147 м.

Рекомендации

1. Максимальная длина одного контура не должна превышать 100–120 м для металлопластиковых труб и 80–90 м для труб из сшитого полиэтилена.
2. Для больших помещений используйте несколько контуров с отдельными коллекторами.
3. Учитывайте гидравлическое сопротивление системы при проектировании.

Точный расчет длины трубы обеспечит эффективную работу теплого пола и долговечность системы.

Определение шага укладки трубы в зависимости от тепловой нагрузки

Для помещений с умеренной тепловой нагрузкой (например, жилые комнаты) шаг укладки обычно составляет 150–200 мм. В зонах с повышенными теплопотерями (вблизи окон, наружных стен) шаг уменьшают до 100–150 мм для компенсации холода. В помещениях с высокой тепловой нагрузкой (ванные, санузлы) шаг может быть сокращен до 75–100 мм.

При расчете шага учитывают теплоотдачу трубы и мощность системы. Например, при использовании труб диаметром 16 мм и температуре теплоносителя 40°C, шаг 150 мм обеспечивает теплоотдачу около 80 Вт/м². Для увеличения теплоотдачи до 100 Вт/м² шаг сокращают до 100 мм.

Для точного определения шага рекомендуется выполнить теплотехнический расчет, учитывающий теплопотери помещения, тип напольного покрытия и требуемую температуру. Это позволит оптимизировать систему и избежать перерасхода материалов.

Учет теплопотерь помещения при расчете длины трубы

Теплопотери помещения – ключевой параметр при расчете длины трубы для теплого пола. Они определяют, сколько тепловой энергии необходимо компенсировать для поддержания комфортной температуры. Чем выше теплопотери, тем больше тепла требуется, а значит, и длина трубы должна быть больше.

Факторы, влияющие на теплопотери

Основные факторы, которые учитываются при расчете теплопотерь:

• Теплоизоляция стен, пола и потолка.
• Количество и размер окон, их энергоэффективность.
• Климатические условия региона.
• Наличие дверей и их герметичность.
• Высота потолков и площадь помещения.

Методика расчета

Для точного учета теплопотерь используется формула: Q = S * k * ΔT, где Q – теплопотери, S – площадь помещения, k – коэффициент теплопередачи, ΔT – разница температур внутри и снаружи. Полученное значение теплопотерь позволяет определить требуемую мощность теплого пола, а на ее основе – длину трубы.

При расчете важно учитывать шаг укладки трубы. Для помещений с высокими теплопотерями шаг уменьшают, чтобы увеличить плотность теплового потока. Это позволяет компенсировать потери тепла и обеспечить равномерный прогрев.

Использование специализированных программ или консультация с профессионалами поможет провести расчеты более точно, учитывая все нюансы конкретного помещения.

Выбор диаметра трубы и его влияние на протяженность контура

Диаметр трубы напрямую влияет на гидравлическое сопротивление системы и протяженность контура теплого пола. Чаще всего используются трубы диаметром 16 мм и 20 мм. Труба меньшего диаметра создает большее сопротивление движению теплоносителя, что ограничивает максимальную длину контура. Для труб 16 мм рекомендуется длина контура не более 80-100 метров, а для труб 20 мм допустимая длина увеличивается до 120-130 метров.

Гидравлическое сопротивление и эффективность системы

С увеличением диаметра трубы снижается гидравлическое сопротивление, что позволяет использовать более длинные контуры без потери эффективности. Однако использование труб большего диаметра требует большего объема теплоносителя и увеличивает инерционность системы. Это может привести к замедлению прогрева помещения и увеличению энергозатрат.

Оптимальный выбор для разных помещений

Для небольших помещений, таких как ванные комнаты или кухни, целесообразно использовать трубы диаметром 16 мм, так как длина контура в таких случаях редко превышает допустимые пределы. Для больших помещений, например, гостиных или залов, рекомендуется применять трубы диаметром 20 мм, чтобы обеспечить равномерный прогрев и избежать превышения длины контура.

Методика расчета длины трубы для разных типов помещений

Для расчета длины трубы в системе теплого пола учитываются площадь помещения, шаг укладки и тепловая нагрузка. Основная формула: L = S / N * k, где L – длина трубы, S – площадь помещения, N – шаг укладки, k – коэффициент, учитывающий изгибы трубы (обычно 1,1–1,3).

Для жилых помещений (спальни, гостиные) шаг укладки составляет 150–200 мм. Для помещений с повышенной тепловой нагрузкой (ванные, кухни) шаг уменьшают до 100–150 мм. В помещениях с высокими теплопотерями (лоджии, балконы) шаг может быть сокращен до 80–100 мм.

Для больших помещений (залы, холлы) рекомендуется разделять площадь на несколько контуров. Максимальная длина одного контура не должна превышать 100 м для металлопластиковых труб и 120 м для труб из сшитого полиэтилена. Это обеспечивает равномерное распределение тепла и снижает гидравлическое сопротивление.

При расчете важно учитывать расположение мебели и стационарных объектов. Под ними трубы не укладывают, чтобы избежать перегрева и повреждения системы. Точный расчет длины трубы позволяет оптимизировать затраты на материалы и обеспечить эффективную работу теплого пола.

Применение программного обеспечения для точного расчета длины трубы

Современное программное обеспечение (ПО) значительно упрощает процесс расчета длины трубы для систем теплого пола. Специализированные программы учитывают множество параметров, таких как площадь помещения, шаг укладки, теплопотери и тип используемых материалов. Это позволяет минимизировать ошибки и добиться оптимальных результатов.

Преимущества использования ПО

Программное обеспечение автоматизирует сложные расчеты, сокращая время проектирования. Оно учитывает геометрию помещения, расположение мебели и другие факторы, которые могут повлиять на эффективность системы. Кроме того, ПО предоставляет визуализацию проекта, что помогает на этапе монтажа.

Популярные программы для расчетов

Среди наиболее востребованных программ можно выделить Valtec, Uponor и Oventrop. Эти инструменты позволяют не только рассчитать длину трубы, но и подобрать оптимальную схему укладки, а также определить необходимое количество материалов. Программы регулярно обновляются, что обеспечивает их актуальность и соответствие современным стандартам.

Использование программного обеспечения для расчета длины трубы теплого пола повышает точность проектирования и снижает вероятность ошибок, что особенно важно для обеспечения комфорта и энергоэффективности системы.

Проверка расчетов и корректировка параметров перед монтажом

Перед началом монтажа теплого пола важно убедиться в точности расчетов длины трубы и других параметров. Это позволит избежать перерасхода материалов, неравномерного нагрева и других проблем в процессе эксплуатации.

Этапы проверки расчетов

1. Сравнение расчетной длины трубы с фактической площадью помещения. Убедитесь, что длина трубы соответствует площади обогреваемого участка. Для этого используйте формулу: L = S / a, где L – длина трубы, S – площадь помещения, a – шаг укладки.

2. Проверка гидравлического сопротивления. Убедитесь, что выбранный диаметр трубы и длина контура соответствуют возможностям насоса системы отопления. Превышение допустимого сопротивления может привести к недостаточному нагреву.

3. Анализ тепловой нагрузки. Убедитесь, что расчетная тепловая нагрузка соответствует требованиям помещения. Для этого используйте данные по теплопотерям и требуемой температуре.

Корректировка параметров

Если в ходе проверки выявлены несоответствия, выполните корректировку:

1. Изменение шага укладки. Увеличьте или уменьшите шаг укладки трубы, чтобы добиться равномерного распределения тепла.

2. Оптимизация длины контура. Разделите длинный контур на несколько более коротких, чтобы снизить гидравлическое сопротивление.

3. Коррекция диаметра трубы. При необходимости замените трубу на изделие с другим диаметром, чтобы улучшить циркуляцию теплоносителя.

После выполнения всех корректировок повторно проверьте расчеты, чтобы убедиться в их точности. Только после этого приступайте к монтажу теплого пола.
